W świecie tłoczenia i formowania stempel jest jednym z najważniejszych, a jednocześnie często pomijanych elementów. Jako część, która bezpośrednio styka się z materiałem w celu jego oddzielenia lub odkształcenia plastycznego, tzwstandardowy stempel do formWydajność bezpośrednio determinuje jakość produktu, wydajność produkcji i koszty oprzyrządowania. Niezależnie od tego, czy prowadzisz szybką linię do tłoczenia, czy operację precyzyjnego formowania, zrozumienie praktycznych aspektów standardowych stempli – od doboru materiału po dyscyplinę konserwacji – jest niezbędne do optymalizacji procesu produkcyjnego.
Standardowy stempel do form, znany również jako stempel, stempel do tłoczenia lub po prostu stempel, to metalowy element zainstalowany w matrycy tłoczącej, który wykonuje ciągłe operacje wykrawania, wykrawania lub formowania. Działa w połączeniu z matrycą, aby oddzielić lub ukształtować materiał obrabianego przedmiotu w pożądany produkt lub półprodukt.
Standardowe stemple są dostępne w różnych konfiguracjach, dostosowanych do różnych zastosowań. Typowe typy obejmują stemple standardowe typu T, stemple standardowe typu B, stemple prowadzone, stemple pod matrycą i stemple formujące. To, co sprawia, że stempel jest „standardem”, to fakt, że jego wymiary i specyfikacje są zgodne z ustalonymi międzynarodowymi standardami, takimi jak ISO, DIN, JIS, HASCO, DME lub MISUMI, zapewniając wymienność i przewidywalną wydajność.
Wybór materiału stempla ma bezpośredni wpływ na trwałość narzędzia, odporność na zużycie i koszt. Oto najczęściej stosowane materiały:
| Tworzywo | Kluczowe właściwości | Typowe zastosowanie |
|---|---|---|
| Stopowa stal narzędziowa | Dobra odporność na zużycie, opłacalna | Ogólne tłoczenie, materiały o niskiej i średniej wytrzymałości |
| Stal szybkotnąca | Wysoka twardość, odporność na ciepło, idealna do szybkiego tłoczenia | Szybka produkcja, cieńsze materiały |
| Węglik wolframu | Niezwykle wysoka twardość, doskonała odporność na zużycie | Produkcja wielkoseryjna, materiały ścierne, duże obciążenia udarowe |
| Stale stosowane w metalurgii proszków | Jednolita struktura, doskonała wytrzymałość i odporność na zużycie | Wymagające zastosowania, produkcja długoseryjna |
Aby przedłużyć żywotność stempla, często stosuje się obróbkę powierzchniową:

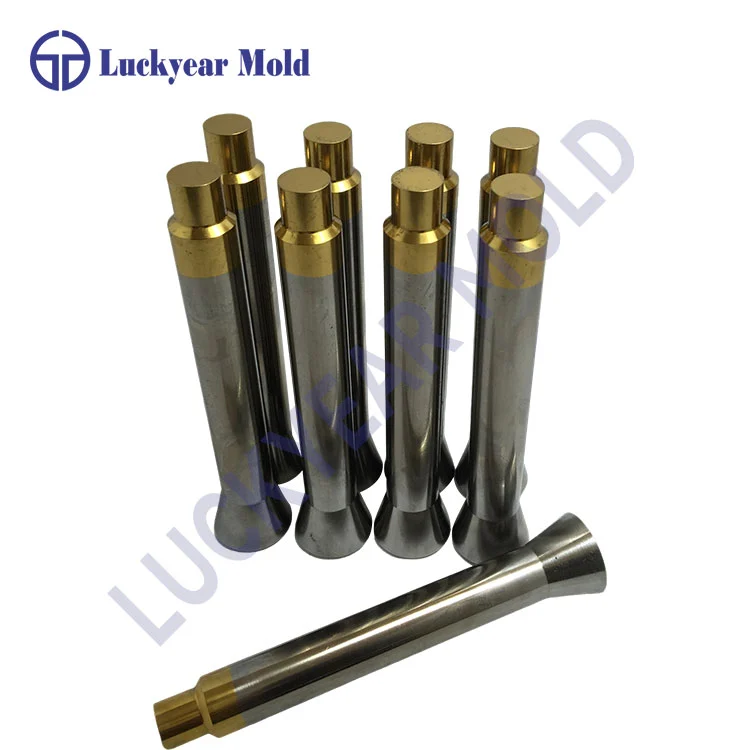

TiN – w kolorze złotym, zapewnia doskonałą odporność na zużycieStandardowe stemple są produkowane z zachowaniem wąskich tolerancji. Stempel o standardowej jakości zwykle zapewnia:
Tolerancja średnicy: ±0,001 mm do ±0,002 mm
Koncentryczność: w granicach 0,002 mm
Okrągłość: w granicach 0,003 mm
Chropowatość powierzchni: Ra 0,04 do Ra 0,4
Wybór powinien opierać się na konkretnych wymaganiach aplikacji. Rozważ następujące czynniki:
Materiał stempla musi pasować do materiału przedmiotu obrabianego. W przypadku miękkich materiałów, takich jak aluminium lub stal miękka, wystarczy stopowa stal narzędziowa. W przypadku stali nierdzewnej lub stopów o wysokiej wytrzymałości zalecana jest stal szybkotnąca lub węglik.
Standardowe stemple powinny odpowiadać uznanym standardom dotyczącym wymienności:
ISO 8020 – Międzynarodowa norma dotycząca stempliZwróć uwagę na średnicę sekcji roboczej, wymiary sekcji montażowej i długość całkowitą. Muszą one odpowiadać specyfikacjom zestawu matryc.
Dopasowanie stempla do matrycy ma decydujący wpływ na jakość tłoczenia. Właściwy luz zapewnia czyste ścinanie, minimalizuje powstawanie zadziorów i wydłuża żywotność narzędzia.
| Luz | Efekt |
|---|---|
| Za duży | Ciężkie zadziory, szorstkie, ścięte krawędzie, zniekształcenie materiału |
| Za mały | Nadmierne zużycie narzędzia, zwiększony tonaż, ryzyko złamania stempla |
| Optymalny | Czyste cięcie, minimalne zadziory, wyważona trwałość narzędzia |
Ogólnie rzecz biorąc, średnica stempla powinna być nieco mniejsza niż otwór matrycy, aby zapewnić odpowiedni luz. Osiągnięcie i utrzymanie tego dopasowania wymaga precyzyjnej produkcji i regularnego monitorowania.
Prawidłowa instalacja zapewnia, że stempel działa zgodnie z przeznaczeniem:
Sprawdź wyrównanie: Upewnij się, że stempel i matryca są koncentryczne, aby uniknąć obciążenia bocznego.
Sprawdź mocowanie: Użyj odpowiedniego elementu ustalającego i upewnij się, że stempel jest bezpiecznie zamocowany.
Potwierdź luz: Sprawdź, czy luz stempla-matrycy mieści się w określonym zakresie.
Sprawdź smarowanie: Zastosuj odpowiedni smar, aby zmniejszyć tarcie i gromadzenie się ciepła.
Stemple zawodzą głównie z powodu dwóch mechanizmów: zużycia i pękania.
| Tryb awarii | Znaki | Zapobieganie |
|---|---|---|
| Zużycie / zaokrąglenie krawędzi | Zwiększone zadziory, zmniejszona powierzchnia ścinana, rosnący tonaż | Regularna kontrola, terminowe ponowne ostrzenie |
| Złamanie/złamanie | Nagła awaria, widoczne pęknięcia | Unikaj przeciążeń, utrzymuj odpowiedni odstęp, używaj odpowiedniego materiału |
| Odkształcenie/zgięcie | Trwałe zniekształcenie | Zmniejsz tonaż; zapewnić odpowiednią twardość materiału |
Jednym z najczęstszych błędów w konserwacji stempla jest czekanie, aż na częściach pojawią się widoczne zadziory, przed podjęciem działań. Zanim widoczne są zadziory, krawędź stempla osiągnęła już znaczny promień, a uszkodzenia narastały godzinami.
Rozważmy następujący scenariusz z życia wziętego: Jeśli usuniemy stempel w celu ponownego naostrzenia przy minimalnym zużyciu, usunięcie będzie niewielkie. Jeśli jednak zaczekasz, aż zadziory zmuszą Cię do działania, zużycie może stać się znacznie bardziej znaczące. Czyszczenie tej krawędzi zużywa znacznie więcej czasu życia narzędzia w pojedynczym cyklu reaktywnym, niż byłoby to utracone w wyniku proaktywnej konserwacji.
| Częstotliwość | Zadanie |
|---|---|
| Po każdym biegu | Oczyść powierzchnię stempla; usunąć zanieczyszczenia i pozostałości smaru |
| Codziennie | Sprawdź pod kątem widocznego zużycia, zaokrąglenia krawędzi lub pęknięć |
| Według liczby cykli | Naostrz ponownie na podstawie liczby pociągnięć |
| W razie potrzeby | Gratować; nałożyć smar; sprawdź wymiary |
Małe stemple należy sprawdzać częściej ze względu na większy nacisk powierzchniowy i szybszą akumulację ciepła. Większe uderzenia mogą obejmować dłuższe interwały w kontrolowanych warunkach.
Widoczne zaokrąglenie krawędzi
Zwiększenie wymaganego tonażu w porównaniu z wartością bazową
Zmniejszony procent powierzchni ścinanej na częściach tłoczonych
Części wykazujące niespójną jakość lub dryf wymiarowy
Standardowe stemple do form są stosowane praktycznie we wszystkich sektorach produkcyjnych:
| Przemysł | Aplikacja |
|---|---|
| Automobilowy | Tłoczenie paneli nadwozia, elementów podwozia, elementów wykończeniowych |
| Elektronika | Wybijanie końcówek złączy, ramek przewodów, puszek ekranujących |
| Medyczny | Formowanie narzędzi chirurgicznych, obudów urządzeń |
| Lotnictwo | Precyzyjne tłoczenie elementów konstrukcyjnych |
| Dobra konsumpcyjne | Panele urządzeń, elementy opakowań, sprzęt |
| Produkcja form | Elementy form wtryskowych z tworzyw sztucznych, części odlewów ciśnieniowych |
Wartość praktyczna standardowego wykrojnika wykracza poza jego cenę zakupu. Rozważ następujące czynniki kosztowe:
Koszt początkowy: materiały wyższej jakości mają wyższy koszt początkowy, ale dłuższą żywotność.Najlepszym rozwiązaniem ekonomicznym nie jest koniecznie najtańszy ani najdroższy stempel – to taki, który zapewnia najniższy całkowity koszt wytłoczonej części w całym cyklu życia.
Thestandardowy stempel do formmoże być niewielkim elementem procesu tłoczenia, ale jego wpływ na produktywność, jakość i koszty jest ogromny. Praktyczny sukces zaczyna się od wyboru odpowiedniego materiału i konfiguracji dla danego zastosowania, trwa przez właściwą instalację i zarządzanie prześwitami, a kończy się na zdyscyplinowanej konserwacji – nie czekaniu na widoczną awarię, ale działaniu w oparciu o zmierzone zużycie i liczbę cykli. Kiedy podchodzisz do stempli z nastawieniem inżyniera procesu, koncentrując się na geometrii, materiałoznawstwie i fizyce zużycia, przekształcasz część eksploatacyjną w niezawodny zasób produkcyjny.
